Gnet 배트맨 블랙박스 설치기
ang*******
2019-05-27
조회 : 656
댓글 : 0
추천 : 3
공유
비밀번호를 입력하세요
정확한 비밀번호를 입력하세요
확인
지넷시스템의 배트맨 블랙박스는 FHD를 지원하는 제품으로
배트빔이 인상적인데요.
이번에는 설치를 해보려고 합니다^^
배트맨 블랙박스는 전방과 후방 2채널로 이루어진 제품입니다.
우선 전방부터 설치를 할 텐데요.
위 사진처럼 가운데에서부터 선을 매립하여
측면으로 보낸 뒤
A 필러를 통해 전선을 퓨즈 있는 곳까지
보내 전선을 연결하려고 합니다.
작업 전인 제 차의 전면 룸미러의 모습인데요.
현재 달려있는 블랙박스와 함께 여러 전선들이 눈에 들어오네요^^

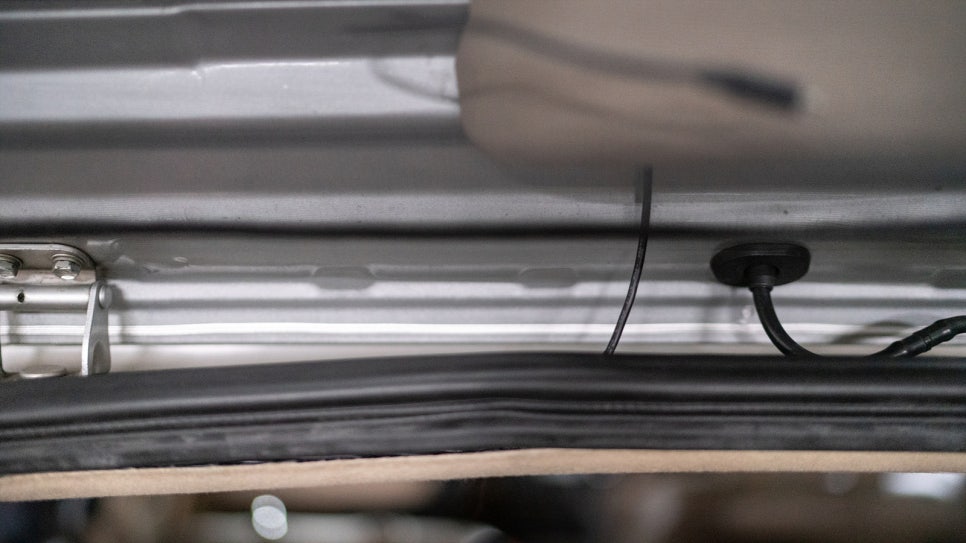

저 많은 전선들이 하늘에서 뚝 떨어진 것이 아니라
사진처럼 자동차 천정 속에 전선을 매립하여
가운데쯤에서 단자들만 빼놓은 것이죠~^^
이렇게 손을 사용하여 천정 끝을 살짝 잡아당기면
천정 속의 공간이 생기는데
그 공간 속으로 블랙박스 연결 케이블을
매립하면 됩니다^^
그리고 천정에서 사이드 쪽 부근까지 케이블을 매립했으면
A 필러 커버를 제거하고
케이블을 하단 퓨즈 있는 곳까지 보내야 합니다^^
A 필러 커버를 제거하는 법은
우선 A 필러를 감싸고 있는 고무를 손을 집어넣어
공간을 만듭니다.
그리고는 잡아당기면
고무가 제거되죠~
그런 뒤 A 필러 커버를 제거하면 됩니다.
어때요? 참 쉽죠?^^
블랙박스 케이블을 잘 묶어
A 필러에 고정시킵니다.
고정을 제대로 시키지 않으면
주행 시 케이블과 A 필러 간 간섭으로 인한
소음이 발생할 수도 있기 때문에
될 수 있으면 소음이 안 나도록
제대로 케이블을 결속하여
A 필러에 고정시켜주는 것이 좋습니다^^
A 필러에 고정한 케이블을
하단으로 보낼 텐데요.
하단에는 접지 부분과
퓨즈 부분이 있는데
전원 공급을 위해
반드시 해야 할 과정입니다.
A 필러에 고정된 케이블을 아래로 내려보내고
접지를 하기 위해
운전석의 왼쪽 도어 쪽에 보이는
커버를 탈거해 줍니다.
이렇게 탈거 된 커버 안쪽으로
케이블을 잡아당겨서
접지할 케이블은 바깥으로 빼고
퓨즈와 연결할 케이블은 퓨즈박스 쪽으로 보내줍니다.
퓨즈박스는 운전석 왼쪽 아래에 보통 위치해 있으니
참고하시면 될 것 같네요^^
퓨즈박스 커버 안쪽에는
자신의 자동차의 퓨즈 안내도가 표시되어 있습니다.
상시 연결을 원할 경우에는
자신의 자동차에 시동을 꺼도 항상 전원이 공급되는
문 자동 잠금장치 같은 곳에
케이블을 물려주면 됩니다.
퓨즈에 케이블을 연결할 때에는
케이블 피복을 완전히 제거하지 말고
어느 정도 남겨 두어 퓨즈에 묶으면
퓨즈에 케이블 연결을 보다 안정적으로 할 수 있습니다.
접지와 전원 연결을 마치고
작동을 잘하는지
블랙박스에 전원 선을 꽂아보았습니다^^
꽂으면 바로 전원이 들어오는 것이 아니라
한번 시동을 켜주어서
전원을 공급해주어야 작동합니다^^
다행히 연결이 잘 되었는지
시큐리티 LED가 작동되네요^^
저는 블랙박스 설치하면서 제일 어려웠던 것이
바로 블랙박스와 거치대 결속인데요.
사진에 보이는 구멍에 거치대를 끼운 후
앞쪽에 안쪽으로 들어가는 부분을
결속시키면 되는데
잘되지 않더라고요;;;
힘을 주면 부러질 것만 같고
여기서 시간도 많이 소비하고 땀도 많이 뺐네요ㅠㅠ
(오늘따라 날씨는 왜 이리 더운지ㅠㅠ)
우여곡절 끝에 거치대와 블랙박스를 연결한 모습입니다^^
정말 수많은 육수를 흘리고 나서야
성공하니 뿌듯하더라고요^^
이젠 후방카메라도 연결해 봐야겠죠??^^
케이블의 어느 쪽이 앞으로 가도록 설치해야 하는지
쉽게 알 수 있도록
케이블에 Front라고 표시가 되어 있습니다.
또한, 노란색 컬러로 표시까지 해놓았더라고요^^
전방 천정에 케이블 매립은
전방 블랙박스 케이블 매립과 동일하며
사이드 쪽은 테두리 고무를
살살 달래가며
그 속에 케이블을 밀어 넣습니다^^
그리고 고무가 아닌 딱딱한 B 필러 같은 경우엔
자동차 키로 밀어 넣어주면
무리 없이 잘 매립이 됩니다^^
사이드를 따라 케이블을 매립하여
뒷면까지 케이블을 보냈습니다^^
역시나 뒷면 천정에 케이블을 매립하고
후방카메라 설치를 위해
뒷 유리의 가운데에서 케이블을 넉넉히 빼냅니다^^
후방 유리에 부착된 브레이크 등 커버를 제거한 후
후방 카메라에 연결할 수 있을 만큼
케이블을 남기고 후방 브레이크 커버를 다시
장착해 줍니다^^
나머지 남는 케이블은 다시 드렁크 위쪽 고무 사이사이에
조심스레 밀어 넣으면
케이블 매립은 모두 완료네요^^
후방 카메라를 자동차 뒷 유리의 장착할 곳에
부착해주면
후방카메라 설치도 끝이고요^^
이제 후방카메라 케이블을
블랙박스에 끼우고
전원을 켜봅니다^^
전원을 켜니
보닛에 배트맨 로고가 딱!!!
엄청 멋지더라고요^^
제대로 작동이 되는지 영상을 보니
뿌옇고 파란색으로 보여서
힘들게 설치했는데
혹시 고장 난 건가 하고 마음을 졸였는데요.
블랙박스 렌즈를 확인하니
렌즈 보호 비닐을 제거하지 않았더라고요^^;;
장착하면서 흠날까 봐
장착하고 떼어야지 생각했었는데
이걸 깜빡하다니;;;
정말 혼자 머쓱해서 웃고 말았네요^^
냉큼 렌즈 보호비닐을 제거한 후
정상적으로 작동하는 사진을 담아봤습니다^^
설치를 하고 보니
드는 생각은 케이블 단자가
블랙박스의 측면에 위치하는 것보다
위쪽에 위치하는 것이
나중에 케이블을 결속할 때
위에서 케이블을 끼우기에 불편한 점은 있겠지만
미관상 더 나은 것 같다는 생각이 드네요^^;;
본 체험기는 네비인사이드(https://www.navinside.com/)에서 진행하는
이벤트에 당첨되어 작성한 리뷰입니다.
?
